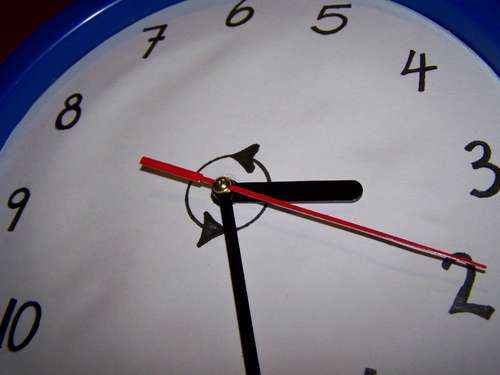

      逆行時鐘:顛覆的時間
      /gkimage/r3/0s/ee/r30see.png
      DIYer: CybergothiChe
      制作時間: 1小時
      制作難度: ★★★☆☆
      GEEK指數: ★★★★☆

      像標題說的一樣,這是一個教你怎么讓你的時鐘看起來別具一格的DIY,還有,手工畫鐘面。

      開工!

      ?

      1???工具和材料

      /gkimage/1s/ej/35/1sej35.png

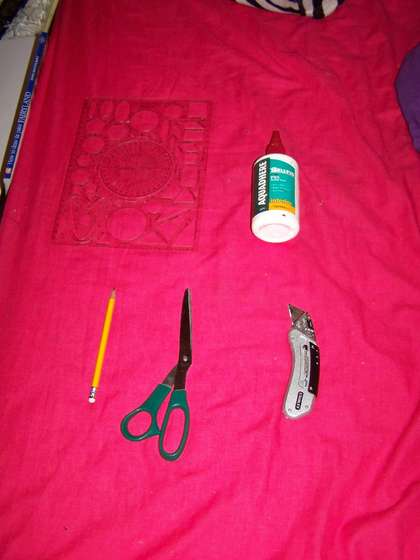

      ○ 首先,你需要時鐘一個,不過我強烈建議你還是備上兩個甚至三個,因為……這個是比較容易搞砸,所以多備上幾個一樣的鐘,你搞砸了一個,還有可以備用的。

      其他的工具就很簡單了:

      ● HB鉛筆(隨便啥都行)
      ● 鋒利的剪刀
      ● 美工刀
      ● 數學圖板一個(這個用普通的尺子和圓規也成)
      ● PVA膠
      ?

      2???大卸八塊

      /gkimage/ia/ug/fw/iaugfw.png
      • 首先呢,是把你的鐘大卸八塊,先大力的把塑料蓋兒拆下來,然后小心的把時針、分針和秒針慢慢的拆下來(這個比較容易拆壞掉的,所以請小心一點)。
      ?
      /gkimage/cd/rv/ih/cdrvih.png

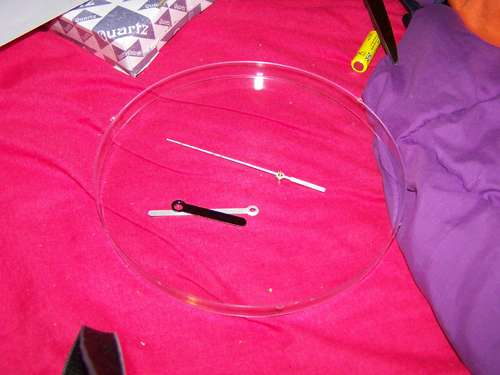

      • 最長的那個是秒針,然后是分針,最短的那個當然是時針(這個,我想不會有人不知道的吧~)
      • 拆過鐘的同學大概都知道,針拆下來以后,鐘背后的那個小盒子也可以拆下來了,這個一點也不神秘的小盒子就是帶動時間流逝的罪魁禍首!讓我們用正義的力量感化它、改造它,讓它把帶走的時間統統都帶回來!(噗,開玩笑的啦)
      • 這個小盒子里面主要的部件就是:電磁鐵、石英晶體振蕩器、微處理器和一些齒輪。喏,有可能你的鐘跟圖上的不完全一樣,不過大致的原理都是一樣的。
      ?

      3???繼續卸

      /gkimage/gl/o4/ou/glo4ou.png
      ?
      /gkimage/56/vm/2p/56vm2p.png
      ?
      /gkimage/as/be/ul/asbeul.png

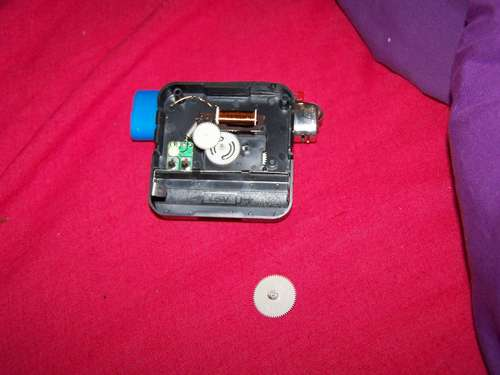

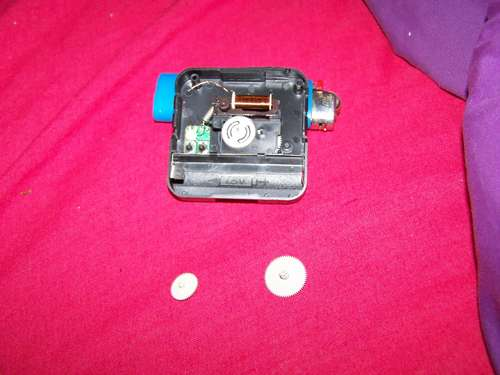

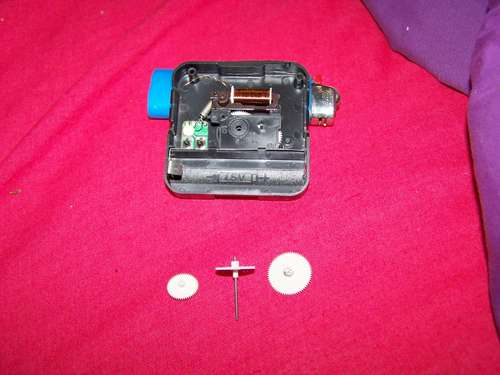

      • 這次輪到拆齒輪了,相信各位有經驗的同學已經拆過不少了,普通的鐘里面的齒輪大部分是塑料的,所以拆的時候也請小心一點,這個也很容易拆壞掉,所以一次一個的拆,請不要猴兒急~記性不好的同學可以一邊拆一邊拍照以提醒自己這些齒輪到底哪個是哪個。
      ?

      4???拆磁鐵

      /gkimage/b3/mx/0o/b3mx0o.png

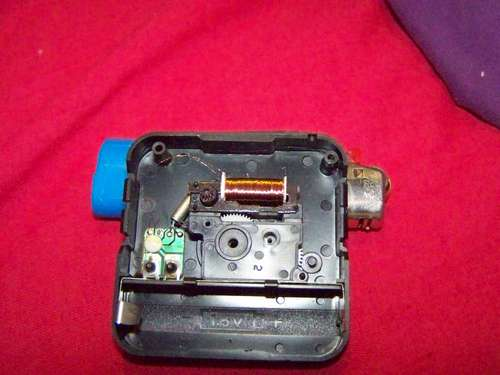

      • 現在,請小心的把底下有磁鐵的那個鈍齒從電磁感應線圈旁邊拆下來。
      ?
      /gkimage/je/2l/z7/je2lz7.png

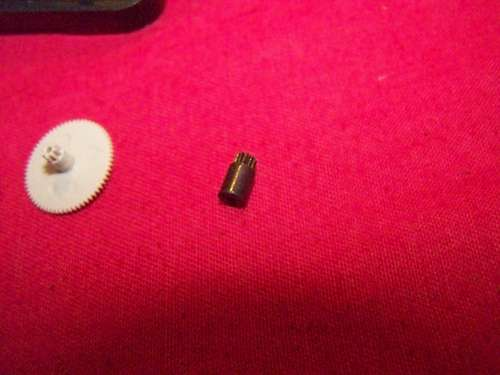

      • 最核心技術的一步終于到了!其實很簡單啦,讓時鐘反轉只需要把鐵氧體磁棒翻個身就行。
      • 首先把電磁鐵從基座上拆下來,電磁鐵可能是跟基座用兩三根插腳連在一起的,所以拆的時候小心一點。然后把銅線圈從U形的鐵氧體磁棒上滑下來,小心不要把銅線弄斷了(所以多備上幾個鐘還真是有用的~)。鐵氧體磁棒一般是分兩片的,不要弄開了,把這個鐵氧體磁棒翻個身就行了,這樣鐵氧體磁棒上的小孔跟鈍齒磁鐵需要固定的小孔還是對得上的。
      • 掉了個頭之后,也許你會發現鐵氧體磁棒的插腳和原來的對不上了,你可能需要掰掉一個或者多個插腳才行了。
      • 電磁鐵是需要固定住的,所以也不能把插腳都給掰了,你可以用膠粘起來或者換個牌子的鐘試試。
      ?

      5???如果第四步你沒搞明白的話

      /gkimage/48/hd/bm/48hdbm.png

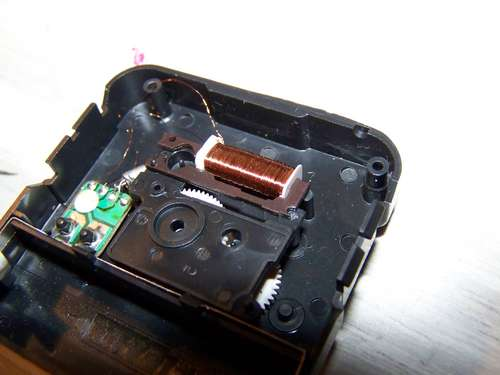

      • 看,這個鐵銹紅色的鐵氧體磁棒上有兩個小孔,這個就是插腳固定的地方。
      ?
      /gkimage/qm/3g/es/qm3ges.png

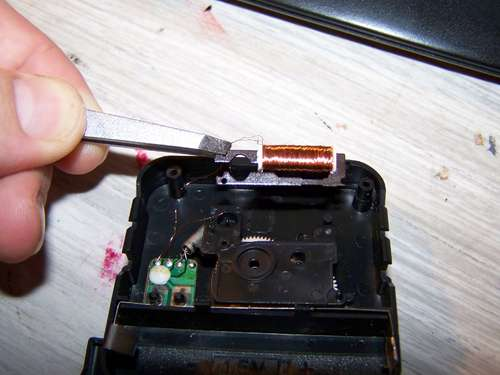

      • 把電磁鐵小心的拿下來,注意不要把銅線弄斷了。
      ?
      /gkimage/fi/1e/vb/fi1evb.png

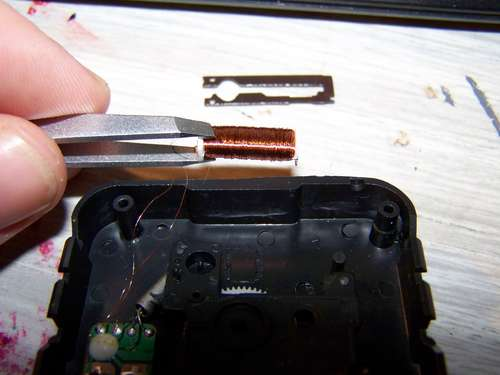

      • 把銅線圈拿下來。
      ?
      /gkimage/sw/jz/uu/swjzuu.png

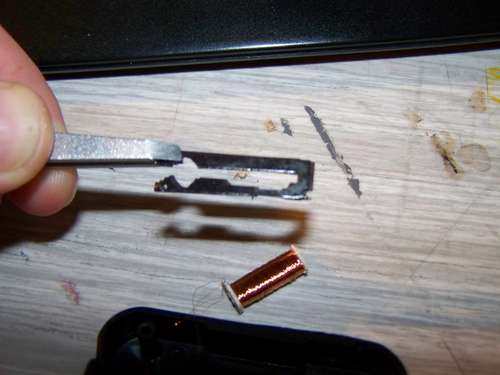

      • 看見這個鐵氧體磁棒了沒,這個可不是對稱的哈。
      ?
      /gkimage/t8/al/3k/t8al3k.png

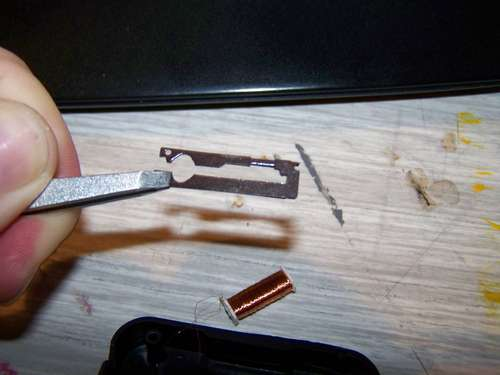

      • 請看這個和上面一張圖的區別(這叫大家一起來找茬吧),其實就是把鐵氧體磁棒翻了個身。
      ?
      /gkimage/bk/ur/h0/bkurh0.png

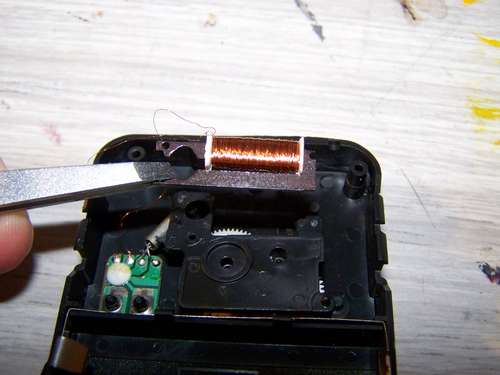

      • 翻身之后再把銅線圈放上去。
      ?
      /gkimage/lf/8p/5c/lf8p5c.png

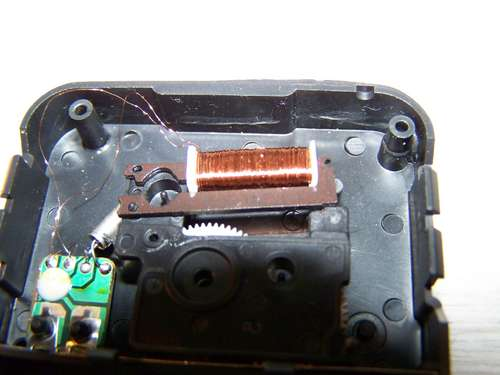

      • 最后把改裝好了的電磁鐵再放回原位。
      ?

      6???裝回去

      /gkimage/9z/la/mp/9zlamp.png
      ?
      /gkimage/43/r2/by/43r2by.png
      ?
      /gkimage/fh/dq/l2/fhdql2.png
      ?
      /gkimage/ut/mg/0i/utmg0i.png
      • 現在就是把剛剛大卸八塊的那些齒輪都再按照原來的樣子裝回去,還是一個一個的慢慢來。保證這些齒輪都是原來的順序和位置,以及原來的嚙合方式。
      ?

      7???繼續裝

      • 現在需要把這個已經被我們用正義的力量感化改造過的小盒子再裝回到鐘的背面去,還是按照原來的位置裝,保證等會兒你的秒針、分針和時針能夠順利的裝上去,所以那些小孔什么的還請仔細的對準。
      • 裝好了以后呢,就在電池盒里面轉上電池,看看這個小盒子能發出預料中的“滴答滴答”嗎?能的話,握手,恭喜,同學你可以進入下一關了。
      • 如果不能的話,那啥,同學你還有一個備用的鐘呢?
      ?

      8???畫鐘盤

      /gkimage/rg/sq/9d/rgsq9d.png

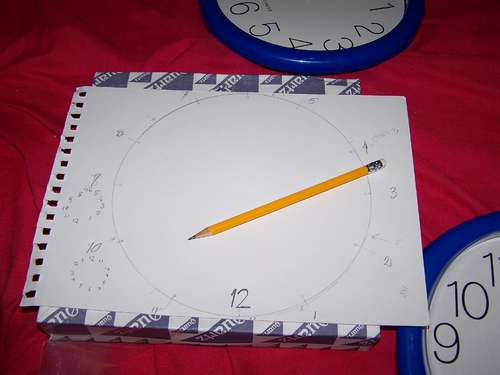

      • 既然你的小盒子都被你改造了,原來的鐘盤就不能用了,所以需要做一個新的(不做也行,不做的話你就真的能體驗一下時間倒退的感覺了)。
      ?
      /gkimage/uq/zz/zp/uqzzzp.png
      ?
      /gkimage/k9/b7/oc/k9b7oc.png

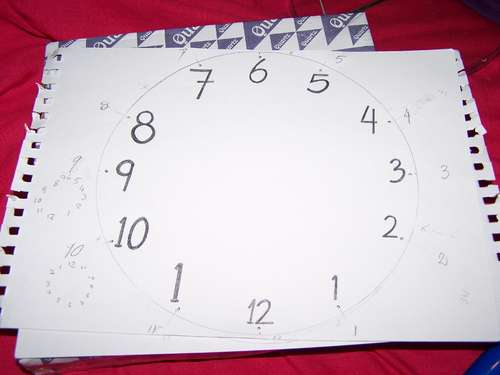

      • 如果各位同學比較忙,可以直接CAD一個打印了就行了,不過我還是純手工畫了一個。開始我以為隨便量量原來的鐘盤的尺寸畫畫就行了,結果你也看到了,這效果可不太盡人意啊,因為我畫的數字大小不一樣,這樣就會有的地方疏有的地方密。所以,這個細節該怎么辦呢?請看下步分解!
      ?

      9???如何畫出一個像樣的鐘盤

      /gkimage/9r/oe/2s/9roe2s.png
      ?
      /gkimage/bm/m2/mf/bmm2mf.png
      ?
      /gkimage/p6/5m/at/p65mat.png

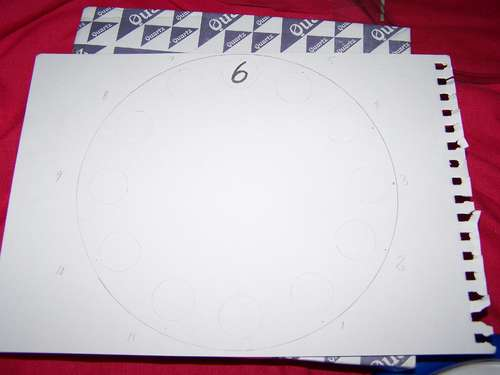

      • 當當當當!答案揭曉,其實很簡單啦,不要直接手畫啦,用數學圖板或者圓規在圓周等距離畫上12個圈圈就行啦。這個相信各位接受過九年義務教育的同學應該表示毫無壓力的。
      ?

      10???給鐘換個臉

      /gkimage/vv/ys/8m/vvys8m.png
      ?
      /gkimage/8d/n4/cd/8dn4cd.png
      • 首先是把已經畫好的鐘盤按照應該的尺寸裁剪好,然后把這個鐘盤粘原來的鐘盤上,等膠干了以后,在鐘盤的正中心打個孔,這樣就可以接下來的安指針了。
      ?

      11???裝機芯

      • 在鐘盤上打了個孔之后就能看到機芯要安裝的那個地方了(如果你在安裝小盒子的時候沒裝錯地方的話),把機芯再插回原來的位置。如果有同學不幸的發現機芯的插腳插不進去了,可以用膠粘回去,或者就請回頭找你備用的鐘再重頭來過吧。
      ?

      12???裝指針

      /gkimage/sb/25/20/sb2520.png

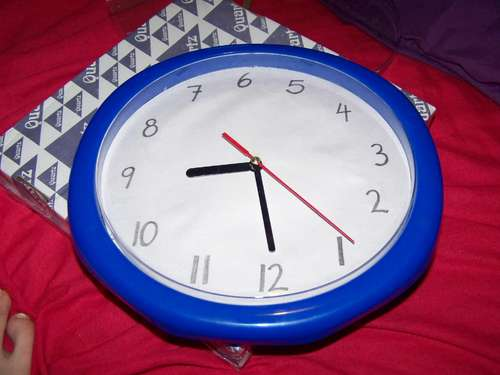

      • 按照時針、分針和秒針的順序從下到上的再把指針安回去,就是你拆的時候的逆順序。記得這些指針之間要有一定的孔隙,不然轉著轉著卡住了就該內牛滿面了。
      ?
      /gkimage/gc/0m/0q/gc0m0q.png

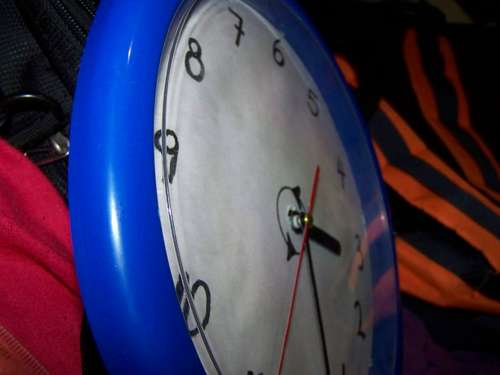

      • 最后把鐘外面的塑料蓋子裝回去。
      ?

      13???時間也可以是五顏六色的

      /gkimage/1l/2o/f3/1l2of3.png/gkimage/95/74/jp/9574jp.png
      • 鐘盤也可以畫成五顏六色的,各位自己發揮吧。
      ?

      14???對時間

      /gkimage/6z/12/ix/6z12ix.png
      ?
      /gkimage/m7/6z/32/m76z32.png
      • 對完時間就完工了。
      ?

      15???最后,不算p.s.的p.s.

      /gkimage/tz/f5/gb/tzf5gb.png

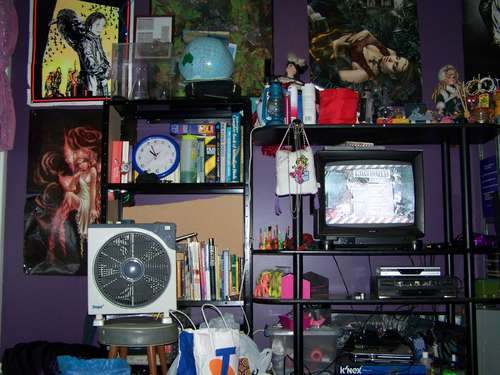

      我是2009年3月制作了這個instructable的,然后布里斯班(我就住在這兒)發生了一場巨大的洪水,把我的房子整個兒都泡在水里了,10英尺的天花板吶,都沒過了。洪水過去了以后,整個屋子幾乎完全被破壞了,就像圖上的一樣。

      但是,那個逆行的鐘,居然還是好好的掛在墻上。

      ?
